راهنمای تنظیمات روتر MiKrotiK برای راه‌اندازی SIP Trunk سازمانی شاتل

در این راهنما به بررسی سرویس‌هایی با راه ارتباطی PPPoE می‌پردازیم.

جزئیات مورد بررسی به شرح زیر است:

• قسمت WAN روتر
• شیوه اتصال PPPoE
• ایجاد Static Route، در صورت استفاده نکردن از Default Route
• قسمت LAN روتر
• شیوه کانفیگ IP روی Interface
• تنظیمات NAT در سرویس‌های دارای اینترنت و VoIP

قسمت WAN روتر

شیوه اتصال PPPoE

اتصال PPPoE در سرویس‌هایی که راه ارتباطی PPPoE دارند (ADSL-WOptimal و…) به شرح زیر است:

• از منو سمت چپ گزینه PPP را انتخاب کنید:

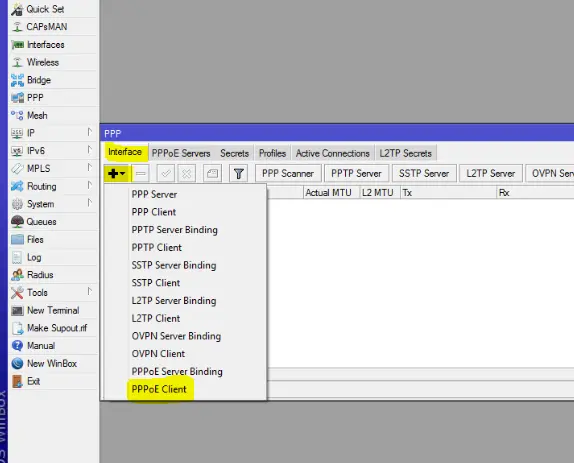

• سپس در قسمت Interfaces،interface  جدیدی (PPPoE Client ) ایجاد کرده و تنظیمات آن را مطابق تصویر زیر انجام ‌دهید:

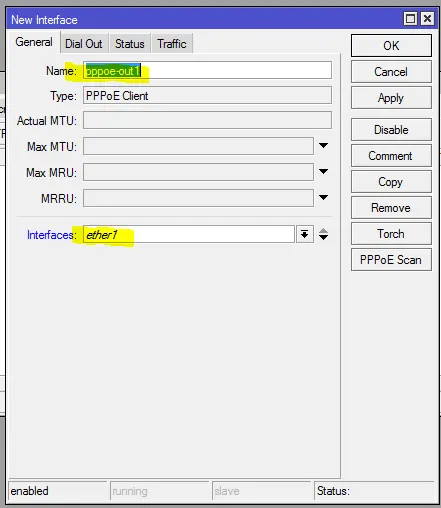

• مطابق تصویر در قسمت Name، اسم دلخواه و در قسمت Interface نیز پورت مربوط به اتصال PPPOE را انتخاب کنید. PPPOE در ADSL به مودم (در حالت Bridge) و در موارد دیگر به تجهیزات مختلف مانند رادیو و … متصل است:

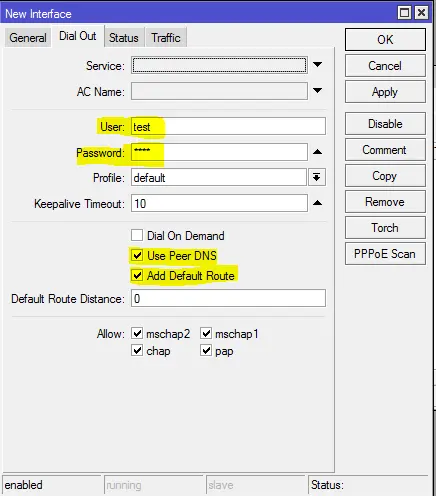

• سپس در قسمت Dial Out، Username & Password مربوط به اتصال PPPOE را وارد کنید:

گزینه Use Peer DNS به روتر شما اجازه می‌دهد از DNSهایی که سرور PPPoE معرفی کرده، استفاده کند و همچنین گزینه Add Default Route، بعد از اتصال ارتباط PPPoE، Default Route روی این اتصال را در روتر ایجاد می‌کند.

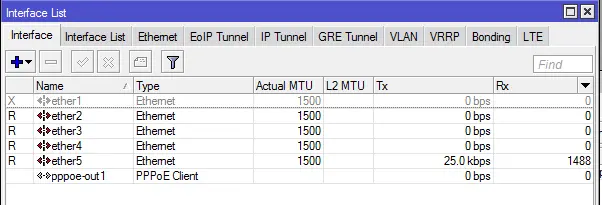

بعد از طی مراحل در قسمت Interfaces می‌توانید اتصال PPPoE خود را مشاهده کنید و در صورت وصل شدن کانکشن، روتر IP را از ISP می‌گیرد و راه ارتباطی برقرار می‌شود:

ایجاد Static Route، در صورت استفاده نکردن از Default Route

در صورتی‌که چندین Gate Way در شبکه خود دارید و با ایجادDefault Route  دچار مشکل می‌شوید، به ایجاد 3 خط روت نیاز دارید تا پکت‌های مورد نیاز را به سمت PPPoE بفرستد. تیک Add default Route را از تنظیمات PPPoE بردارید.

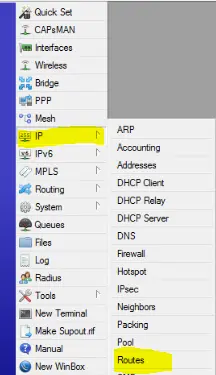

در این حالت در منو سمت چپ، گزینه IP و سپس Routes را انتخاب کنید:

سپس 3 رِنج زیر را به سمت PPPOE روت کنید:

172.16.3.230/32  — 185.73.1.0/24 – 192.168.9.0/24

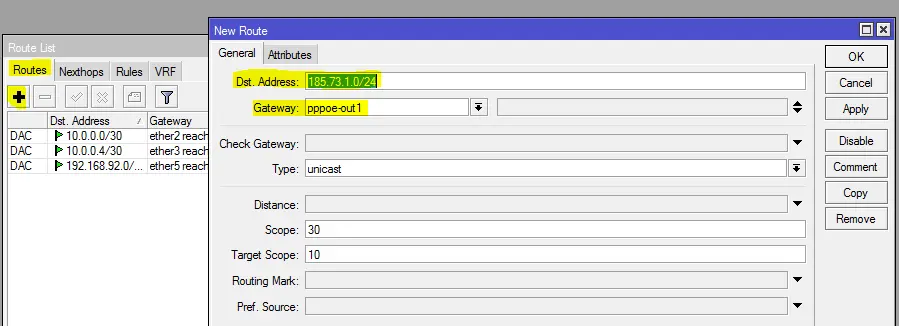

برای مثال می‌توانید ایجاد خط روت185.73.1.0/24  را در تصویر زیر ملاحظه‌ کنید:

قسمت LAN روتر

شیوه کانفیگ IP روی Interface

بعد از اتصال PPPoE، نوبت به کانفیگ قسمت LAN میکروتیک می‌رسد. معمولا برای مشترکین Voice  یک رنج 29 /  یا /30 در نظر گرفته می‌شود که IP اول روی دست LAN روتر میکروتیک و IP دوم روی سرور IP PBX مشترک قرار می‌گیرد.

اگر سرور IP PBX مشترک به Interface Eth2 میکروتیک متصل شده است، برای IP دادن به پورت میکروتیک مطابق مراحل زیر عمل کنید:

• ابتدا از منو سمت چپ گزینه IP و سپس Addresses را انتخاب کنید:

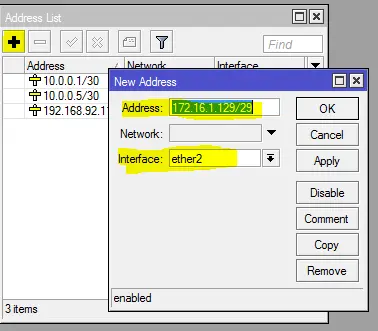

• مطابق تصویر، IP جدید را رویInterface مورد نظر که در اینجا ether2 انتخاب شده لحاظ کنید:

تنظیمات NAT در سرویس‌های دارای اینترنت و VoIP

به علت ساختار لایه‌های OSI و همچنین Headerهای پروتکل SIP، سرویس‌های VoIP برای انتقال صدا (پروتکل RTP) به‌شدت رویNAT  حساس‌اند. در بسیاری از موارد دیده شده موارد سیگنالینگ (ارتباط تماس) به‌درستی انجام شده ولی تماس‌ها بعد از

چند ثانیه (معمولا 6 ثانیه) قطع می‌شوند و یا صدا به‌صورت یک‌طرفه برقرار می‌شود. در این موارد بررسی NAT در اولویت قرار دارد.

توجه داشته باشید رنج IP مربوط به سرویس VoIP مشترک نباید تحت تاثیر NAT قرار بگیرد و همچنین برای تنظیم رنج داخلی‌ مشترکی که ملزم به استفاده از اینترنت است، به سرویس NAT نیاز است که این دو ترافیک باید در میکروتیک از هم جدا شوند.

به‌طور تجربی، بهترین حالت ایجاد NAT در میکروتیک به شرح زیر است:

• ابتدا رنج داخلی‌ مشترک را که احتیاج به اینترنت (سرویس NAT) دارد، درAddress List قرار دهید.

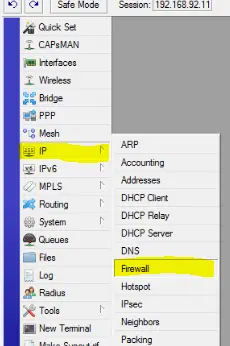

به‌عنوان مثال اگر رنج داخلی یک مشترک فرضی 192.168.1.0/24 است، ابتدا روی گزینه IP در منوی سمت چپ کلیک کنید و سپس گزینهFirewall  را انتخاب کنید:

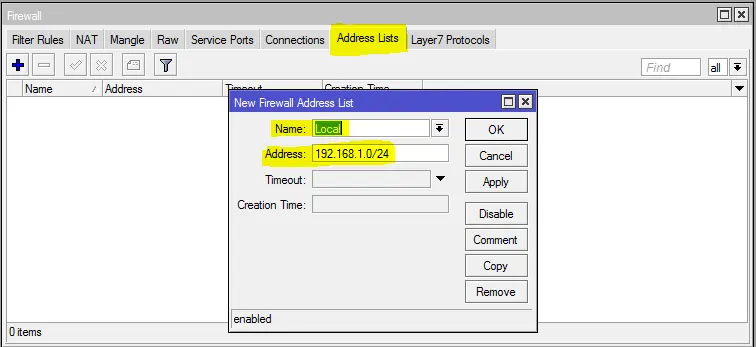

• سپس در قسمت Address List، رنج داخلی مشترک را با یک نام دلخواه درAddress list قرار دهید:

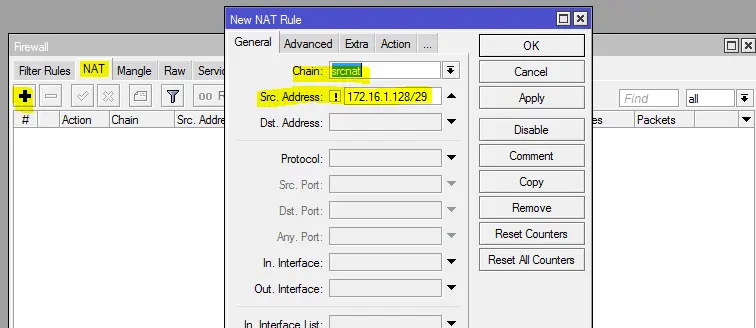

• اکنون در قسمتNAT ، رنج ویس مشترک را از NAT مستثنی وAddress list  ایجاد شده را مطابق مراحل زیر، masquerade کنید.فرض کنید رنج VoIP مشترک 172.16.1.128/29 است:

همچنین می‌توانید در صورت داشتن چندین NAT روی Interfaceهای مختلف، Out.Interface را نیز لحاظ کنید.

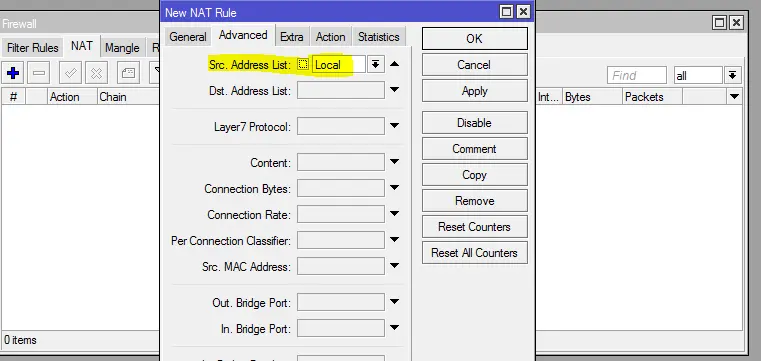

• در قسمت Advanced،Address List  مربوط به رنج داخلی‌ها را که از قبل ایجاد کرده بودید، وارد کنید:

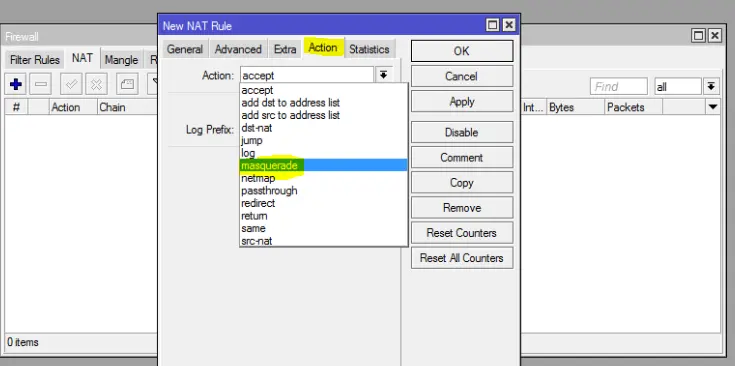

• در انتها در قسمت Action، گزینه masquerade را انتخاب کنید:

نکته: دقت کنید که بعد از هر بار تغییرات در NAT باید Connectionها را پاک یا روتر را ریبوت کنید.
